Клапан захисний чотириконтурний, лінійка PROFESSIONAL

Код за каталогом: RD-263243700155.

Картка Омеги: 32351143801

Різьблення подаючого пневмоз'єднання 1: М22х1,5

Різьблення пневмоз'єднань першого 21 і другого 22 основного контуру: М22х1,5

Різьблення пневмоз'єднання 23 контуру стоянкового гальма і причепа: М22х1,5

Різьблення пневмоз'єднання 24 допоміжного контуру: М22х1,5

Кріпильні отвори з боку подаючого пневмоз'єднання: М8х1,25 на відстані 58 мм

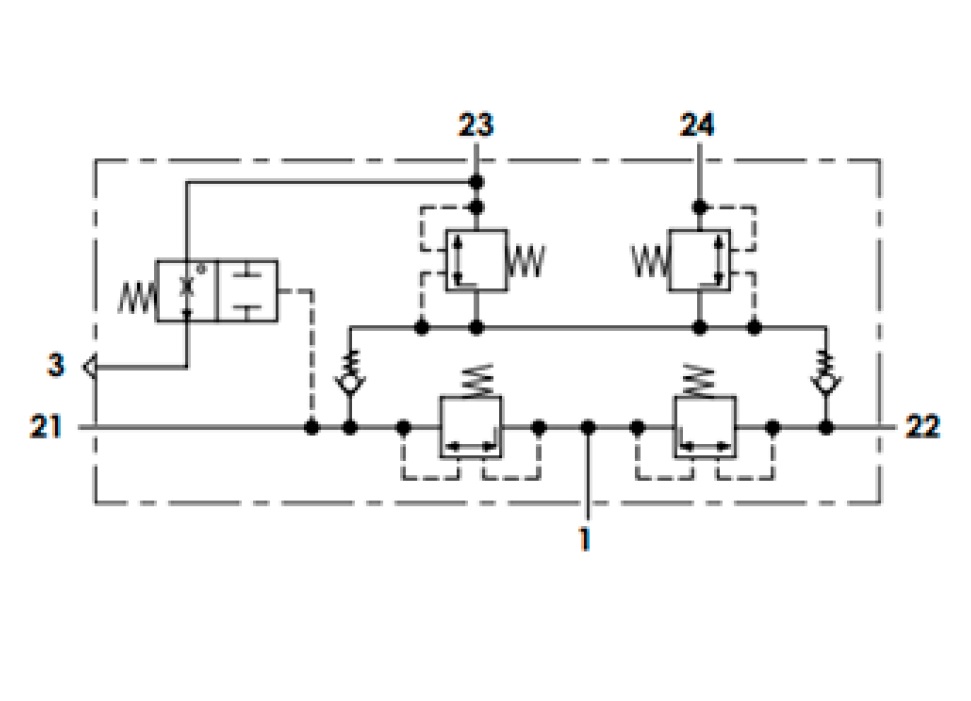

Клапан призначений для розподілу однієї живильної пневмомагістралі на:

— два основних контури (№21 і №22),

— два додаткових контури: стоянкового гальма і причепа (№23), а також допоміжного обладнання (№24).

Функціональні особливості:

- Забезпечення пріоритетного наповнення основних контурів.

- Автоматичне відключення пошкодженого контуру

Збереження запасу стисненого повітря:

— в непошкоджених контурах при пошкодженні одного з них

— у всіх контурах при пошкодженні живильної магістралі

Конструкція: клапан послідовного типу з резервуванням залишкового повітря в додаткових контурах. Оснащений дроселем для плавного скидання повітря з магістралі №23.

Призначений для чотириконтурних пневмосистем гальмування, що встановлюються на шасі TATA, Ashok Leyland.

При цьому застосування універсальне, з можливістю адаптації налаштувань робочих значень тиску під конкретну пневмосистему.

З докладними технічними характеристиками виробу можна ознайомитися в оригінальній документації та кресленнях KNORR BREMSE AE4621.
