Клапан керування гальмами причепа з двопровідним приводом і клапаном обриву

Код за каталогом: RD 88.78.60.

Картка Омеги: 4435845863

З'єднувальне різьблення портів 11, 12, 22, 41, 42: М22х1,5

З'єднувальне різьблення порту 43: М16х1,5

Переважний тиск: 0,2 бар

Спрацьовування клапана обриву: 2,5 бар

Наявність глушника шуму: встановлено

Клапан керування гальмами причепа з двопровідним приводом і клапаном обриву — призначений для керування подачею і випуском стисненого повітря в гальмівну систему причепа, а також для автоматичного ввімкнення його гальм при обриві сполучної магістралі.

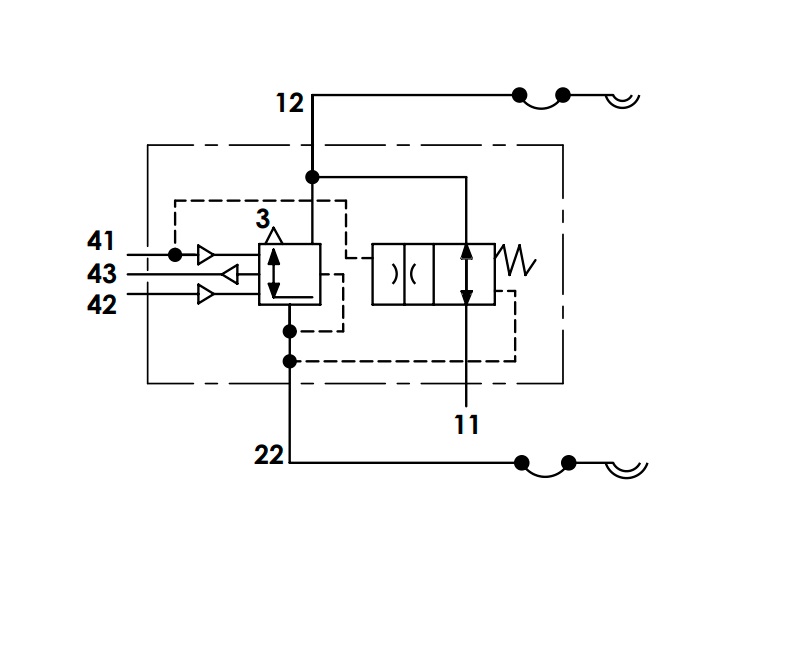

Конструктивні особливості:

— Перший і другий контури головного гальмівного крана до портів №41 і №42.

— Контур крана гальмівного зворотної дії підключається до порту №43.

— Живлення клапана від ресивера — порт №11.

— Живильна магістраль до причепа — порт №12.

— Керуюча магістраль до причепа — порт №22.

Застосування: універсальний, призначений для застосування на всіх типах тягачів з двопровідною пневматичною системою управління гальмами причепа, включаючи причепи з великим обсягом споживання повітря.

З докладними технічними характеристиками виробу можна ознайомитися в оригінальній документації та кресленнях WABCO 973 009 300 0
