Клапан управления тормозами прицепа с двухпроводным приводом и клапаном обрыва

Код для каталога: RD 88.78.60.

Карточка Омеги: 4435845863

Соединительная резьба портов 11, 12, 22, 41, 42: М22х1,5

Соединительная резьба порта 43: М16х1,5

Преимущественное давление: 0,2 бар

Срабатывание клапана обрыва: 2,5 бар

Наличие глушителя шума: установлен

Клапан управления тормозами прицепа с двухпроводным приводом и клапаном обрыва — предназначен для управления подачей и выпуском сжатого воздуха в тормозную систему прицепа, а также для автоматического включения его тормозов при обрыве соединительной магистрали.

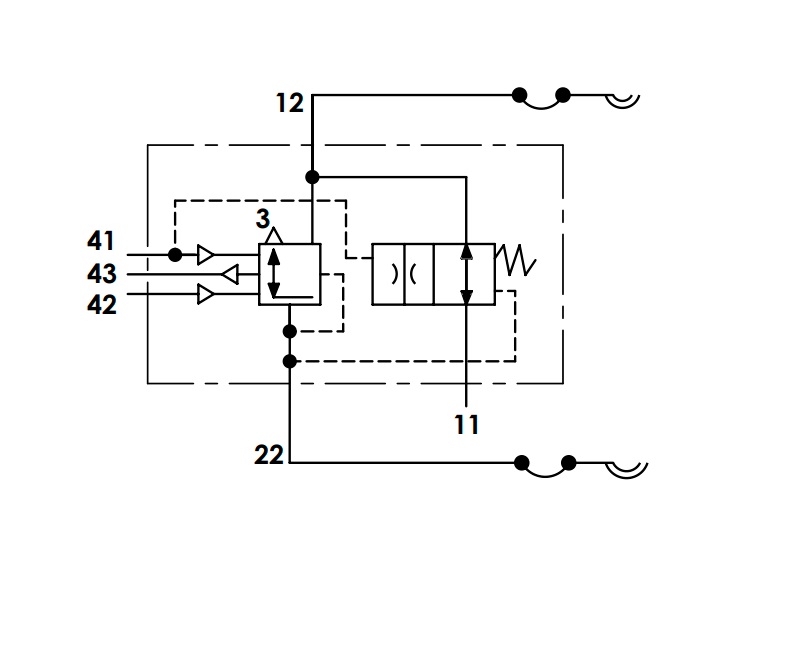

Конструктивные особенности:

— Первый и второй контуры главного тормозного крана к портам №41 и №42.

— Контур крана тормозного обратного действия подключается к порту №43.

— Питание клапана от ресивера — порт №11.

— Питающая магистраль к прицепу — порт №12.

— Управляющая магистраль к прицепу — порт №22.

Применяемость: универсальный, предназначен для применения на всех типах тягачей с двухпроводной пневматической системой управления тормозами прицепа, включая прицепы с большим объёмом потребления воздуха.

С подробными техническими характеристиками изделия можно ознакомиться в оригинальной документации и чертежах WABCO 973 009 300 0
