Клапан захисний чотириконтурний, лінійка PROFESSIONAL
Код за каталогом: RD-257343700157.
Картка Омеги: 3235973907
Різьблення подаючого пневмоз'єднання 1:
М22х1,5
Різьблення пневмоз'єднань першого 21 і другого 22 основного контуру:
М16х1,5
Різьблення пневмоз'єднання 23 контуру стоянкового гальма і причепа:
М16х1,5
Різьблення пневмоз'єднання 24 допоміжного контуру:
М16х1,5
Кріпильні отвори з боку подаючого пневмоз'єднання:
М8х1,25 на відстані 58 мм

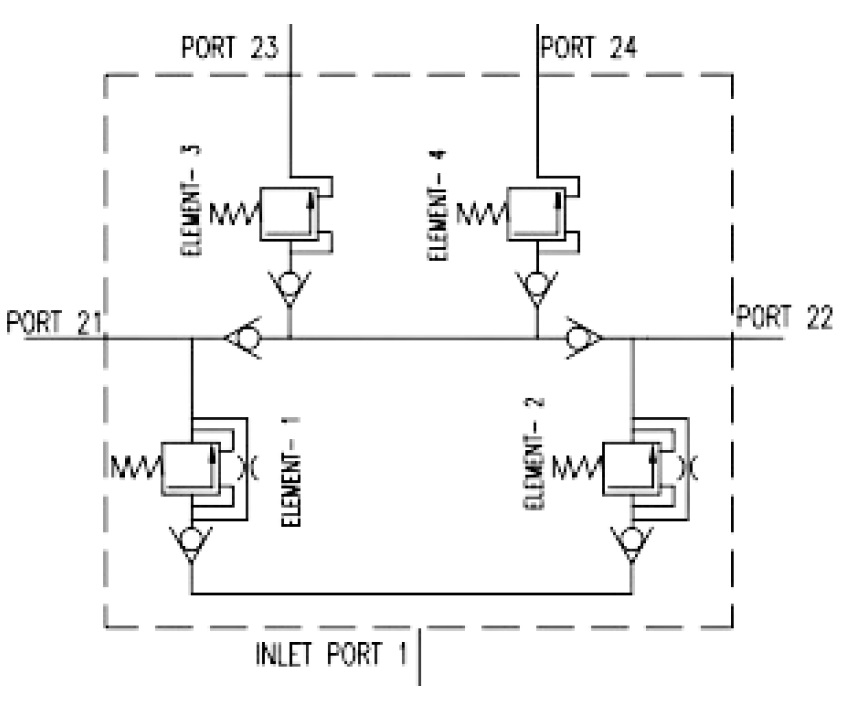

Клапан призначений для розподілу однієї живильної пневмомагістралі на:
— два основних контури (№21 і №22),
— два додаткових контури: стоянкового гальма і причепа (№23),
— контур допоміжного обладнання (№24).
Функціональні особливості:
Забезпечення пріоритетного наповнення основних контурів.
Автоматичне відключення пошкодженого контуру.
Збереження запасу стисненого повітря:
— в непошкоджених контурах при пошкодженні одного з них;
— у всіх контурах при пошкодженні живильної магістралі.
Конструкція: клапан послідовного типу з резервуванням залишкового повітря у всіх контурах і байпасними (перепускними) каналами, передбаченими тільки для основних контурів.
Призначений для чотириконтурних пневмосистем гальмування, що встановлюються на шасі TATA. В цілому застосування універсальне, з можливістю застосування після адаптації налаштувань робочих значень тиску під конкретну пневмосистему.
З докладними технічними характеристиками виробу можна ознайомитися в оригінальній документації та кресленнях WABCO 100302912
