Клапан защитный четырехконтурний, линейка PROFESSIONAL

Код для каталога: RD-257343700157.

Карточка Омеги: 3235973907

Резьба подающего пневмосоединения 1: М22х1,5

Резьба пневмосоединений первого 21 и второго 22 основного контура: М16х1,5

Резьба пневмосоединения 23 контура стояночного тормоза и прицепа: М16х1,5

Резьба пневмосоединения 24 вспомогательного контура: М16х1,5

Крепёжные отверстия со стороны подающего пневмосоединения: М8х1,25 на расстоянии 58 мм

Клапан предназначен для распределения одной питающей пневмомагистрали на:

— два основных контура (№21 и №22),

— два дополнительных контура: стояночного тормоза и прицепа (№23),

— контура вспомогательного оборудования (№24).

Функциональные особенности:

Обеспечение приоритетного наполнения основных контуров.

Автоматическое отключение повреждённого контура

Сохранение запаса сжатого воздуха:

— в неповреждённых контурах при повреждении одного из них

— во всех контурах при повреждении питающей магистрали

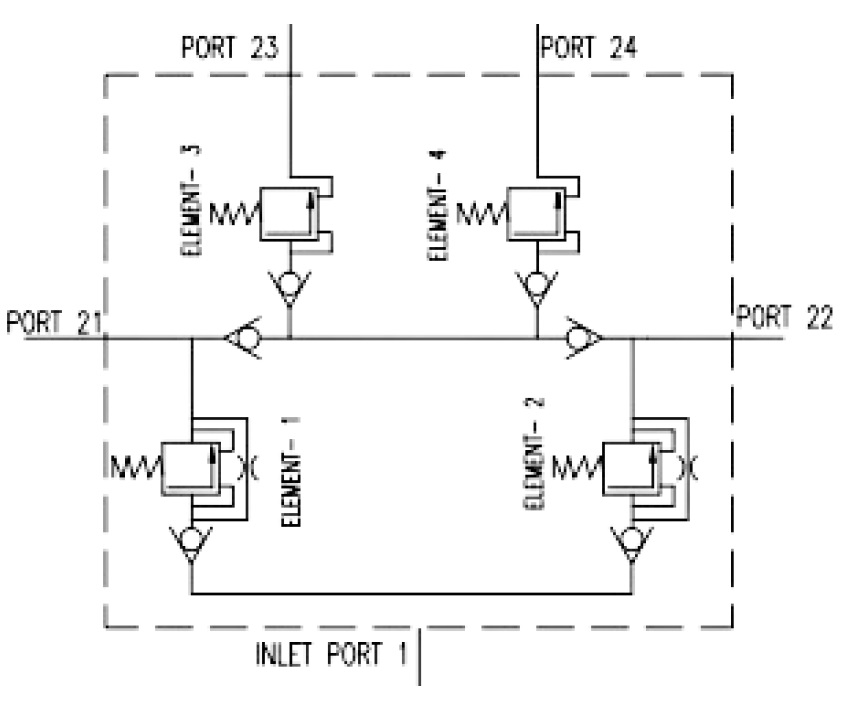

Конструкция: клапан последовательного типа с резервированием остаточного воздуха во всех контурах и байпасными (перепускными) каналами, предусмотренными только для основных контуров.

Предназначен для четырёхконтурных пневмосистем торможения, устанавливаемых на шасси TATA. В целом применяемость универсальная, с возможностью применения после адаптации настроек рабочих значений давления под конкретную пневмосистему.

С подробными техническими характеристиками изделия можно ознакомиться в оригинальной документации и чертежах WABCO 100302912
